ne斗式提升機的結構及部件的選用

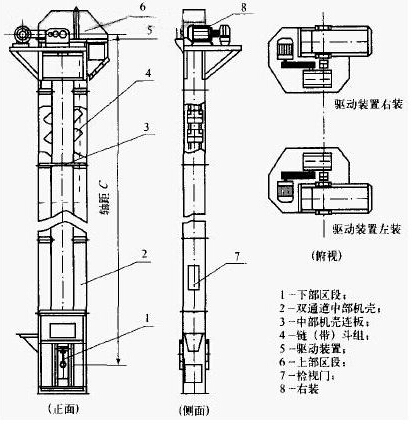

1.ne斗式提升機結構

ne系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

（1）運行部件

由料斗和專用鏈條組成，NE30及以下采用單排鏈，NE50～NE800采用雙排鏈。

（2）驅動裝置

采用多種驅動組合驅動（依用戶實際需要而定），驅動平臺上裝有檢修架和欄桿。驅動裝置粉左裝和右裝兩種。

（3）上部裝置

安裝有軌道（雙排鏈），逆止器，卸料口裝有防回料橡膠板。

（4）中間節

部分中間節裝有軌道（雙鏈），以防止鏈條在工作中擺動。

（5）下部裝置

安裝有自動張緊裝置。

2.ne斗式提升機零部件的選用及檢驗

（1）選用高填充率耐磨料斗。

（2）選用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定，套筒和內鏈板固定可有效的減少承載部件的磨損。

（3）頭部鏈輪由輪毅和分體齒圈組成。尾部鏈輪采用光齒，能有效的防止頭尾不同步引起的跳齒和磨損現象。

（4）零件加工后，采用德國進口的網袋式自動翻轉熱處理設備，均勻滲碳淬火。

（5）采用普檢和破斷拉伸試驗檢測手段，充分保證技術要求。
